法兰盖

用PN标记的钢制管法兰盖

用PN标记的钢制管法兰盖

材料：不锈钢碳钢合金钢
交期：标准法兰常年现货
描述：联系站长免费领取法兰标准及重量表
规格： DN20-DN3000

在线咨询

产品详情

PN

PN

密封面型式	公称压力
密封面型式	PN 2. 5	PN 6	PN 10	PN 16	PN 25	PN 40	PN 63	PN 100	PN 160
平面 (FF)	DN 10 ～ DN 1200	DN 10 ～ DN 2000	DN 10 ～ DN 2000	DN 10 ～ DN 2000	DN 10 ～ DN 600		—
突面 (RF)	DN 10 ～ DN 1200	DN 10 ～ DN 2000	DN 10 ～ DN 2000	DN 10～ DN 2000	DN 10 ～ DN 600		DN 10～ DN 400	DN 10～ DN 350	DN 10 ～ DN 300
凹凸面 (MF)	—		DN 10 ～ DN 1200	DN 10 ～ DN 1000	DN 10 ～ DN 600		DN 10 ～ DN 400	DN 10 ～ DN 350	DN 10～ DN 300
榫槽面 (TG)	—		DN 10 ～ DN 1200	DN 10 ～ DN 1000	DN 10 ～ DN 600		DN 10～ DN 400	DN 10-~~~■ DN 350	DN 10 ～ DN 300
()形圈面 (OSG)	—		DN 10 ～ DN 1200	DN 10 ～ DN 1000	DN 10 ～ DN 600		—
环连接面 (RJ)	—						DN 15 ～ DN 400	DN 15 ～ DN 350	DN 15 ～ DN 300

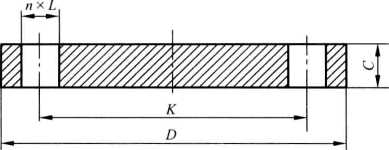

用PN标记的钢制管法兰盖的型式包括平面、突面、凹凸面、榫槽面、〇形圈面及环连接面6种

PN 2. 5、PN 6、PN 10'PN 16、PN 25、PN 40、PN 63、PN 100 及 PN 160 的钢制管法兰盖尺寸
法兰盖的压力

法兰盖的压力

法兰盖凸出部分高度与梯形槽深度尺寸£：相同，但不受梯形槽深度尺寸£：公差的限制。允许采用如虚线所示轮廓的全平面型式。

用PN标记的法兰盖密封面尺寸（GB/T 9123—2010)

公称尺寸 DN	公称压力						/" mm	h! mm	/" mm	/" mm	W/ mm	X/ mm	y/ mm	Z/ mm	a	尺" mm
	PN 2.[	PN 6	PN 10	PN 16	PN 25	PN40
	d / mm
10	35	35	40	40	40	40	2	4.5	4.0	2.0	24	34	35	23	?
15	40	40	45	45	45	45					29	39	40	28	?
20	50	50	58	58	58	58					36	50	51	35	41?	2. 5
25	60	60	68	68	68	68					43	57	58	42
32	70	70	78	78	78	78					51	65	66	50
40	80	80	88	88	88	88	3				61	75	76	60
50	90	90	102	102	102	102					73	87	88	72
65	110	110	122	122	122	122					95	109	110	94
80	128	128	138	138	138	138					106	120	121	105
100	148	148	158	158	162	162		5.0	4.5	2.5	129	149	150	128	32?	3
125	178	178	188	188	188	188					155	175	176	154
150	202	202	212	212	218	218					183	203	204	182
200	258	258	268	268	278	285					239	259	260	238
250	312	312	320	320	335	345					292	312	313	291
300	365	365	370	378	395	410	4				343	363	364	342
350	415	415	430	438	450	465		5. 5	5.0	3.0	395	421	422	394	27?	3. 5
400	465	465	482	490	505	535					447	473	474	446
450	520	520	532	550	555	560					497	523	524	496
500	570	570	585	610	615	615					549	575	576	548
600	670	670	685	725	720	735	5				649	675	676	648
700	775	775	800	795	820	840					751	777	778	750
800	880	880	905	900	930	960					856	882	883	855
900	980	980	1 005	1 000	1 030	1 070					961	987	988	960
1 000	1 080	1 080	1 110	1 115	1 140	1 180		6. 5	6. 0	4.0	1 062	1 092	1 094	1 060	28?	4
1 200	1 280	1 295	1 330	1 330	1 350	1 380					1 262	1 292	1 294	1 260
1 400	1 480	1 510	1 535	1 530	1 560	1 600					1 462	1 492	1 494	1 460
1 600	1 690	1 710	1 760	1 750	1 780	1 815					1 662	1 692	1 694	1 660
1 800	1 890	1 920	1 960	1 950	1 985	—					1 860	1 892	1 894	1 860
2 000	2 090	2 125	2 170	2 150	2 210	—					2 062	2 092	2 094	2 060

公称尺寸 DN	PN 63						PN 100						PN 160
	J min	P	E	F	^ 1 max	S	■/min	P	E	F	^lmax	S	J_m,_n	P	E	F	^ 1 max	S
15	55	35	6. 5	9	0. 8	5	55	35	6.5	9	0. 8	5	58	35	6.5	9	0. 8	5
20	68	45	6.5	9	0. 8	5	68	45	6. 5	9	0• 8	5	70	45	6.5	9	0. 8	5
25	78	50	6. 5	9	0• 8	5	78	50	6. 5	9	0. 8	5	80	50	6.5	9	0. 8	5
32	86	65	6. 5	9	0. 8	5	86	65	6. 5	9	0. 8	5	86	65	6. 5	9	0• 8	5
40	102	75	6. 5	9	0. 8	5	102	75	6. 5	9	0. 8	5	102	75	6. 5	9	0. 8	5
50	112	85	8	12	0.8	7	116	85	8	12	0• 8	7	118	95	8	12	0. 8	7
65	136	110	8	12	0. 8	7	140	110	8	12	0. 8	7	142	110	8	12	0.8	7
80	146	115	8	12	0. 8	7	150	115	8	12	0.8	7	152	130	8	12	0. 8	7
100	172	145	8	12	0. 8	7	176	145	8	12	0. 8	7	178	160	8	12	0. 8	7
125	208	175	8	12	0. 8	7	212	175	8	12	0• 8	7	215	190	8	12	0.8	7
150	245	205	8	12	0. 8	7	250	205	8	12	0. 8	7	255	205	10	14	0. 8	9
200	306	265	8	12	0. 8	7	312	265	8	12	0. 8	7	322	275	11	17	0. 8	8
250	362	320	8	12	0. 8	7	376	320	8	12	0.8	7	388	330	11	17	0. 8	8
300	422	375	8	12	0. 8	7	448	375	8	12	0. 8	7	456	380	14	23	0.8	9
350	475	420	8	12	0• 8	7	505	420	11	17	0. 8	8
400	540	480	8	12	0. 8	7	—	—	—	—	—	—	—	—	—	—	—

PN 2. 5钢制管法兰盖尺寸（GB/T 9123—2010)

公称尺寸 DN	连接尺寸					法兰盖厚度 C/mm
	法兰外径 D/mm	螺栓孔中心圆直径 K/mm	螺栓孔直径 L/mm	螺栓
	法兰外径 D/mm	螺栓孔中心圆直径 K/mm	螺栓孔直径 L/mm	数量 «/个	螺纹规格
10	75	50	11	4	M10	12
15	80	55	11	4	M10	12
20	90	65	11	4	M10	14
25	100	75	11	4	M10	14
32	120	90	14	4	M12	14
40	130	100	14	4	M12	14
50	140	110	14	4	M12	14
65	160	130	14	4	M12	14
80	190	150	18	4	M16	16
100	210	170	18	4	M16	16
125	240	200	18	8	M16	18
150	265	225	18	8	M16	18
200	320	280	18	8	M16	20

PN 2. 5钢制管法兰盖尺寸（GB/T 9123—2010)

公称尺寸 DN	连接尺寸					法兰盖厚度 C/mm
	法兰外径 D/mm	螺栓孔中心圆直径 K/mm	螺栓孔直径 L/mm	螺栓
	法兰外径 D/mm	螺栓孔中心圆直径 K/mm	螺栓孔直径 L/mm	数量 «/个	螺纹规格
10	75	50	11	4	M10	12
15	80	55	11	4	M10	12
20	90	65	11	4	M10	14
25	100	75	11	4	M10	14
32	120	90	14	4	M12	14
40	130	100	14	4	M12	14
50	140	110	14	4	M12	14
65	160	130	14	4	M12	14
80	190	150	18	4	M16	16
100	210	170	18	4	M16	16
125	240	200	18	8	M16	18
150	265	225	18	8	M16	18
200	320	280	18	8	M16	20

PN 40钢制管法兰盖尺寸（GB/T 9123—2010)

公称尺寸 DN	连接尺寸					法兰盖厚度 C/mm
	法兰外径 D/mm	螺栓孔中心圆直径 K/mm	螺栓孔直径 L/mm	螺栓
	法兰外径 D/mm	螺栓孔中心圆直径 K/mm	螺栓孔直径 L/mm	数量 ”/个	螺纹规格
10	90	60	14	4	M12	16
15	95	65	14	4	M12	16
20	105	75	14	4	M12	18
25	115	85	14	4	M12	18
32	140	100	18	4	M16	18
40	150	110	18	4	M16	18

PN 63钢制管法兰盖尺寸（GB/T 9123?010)

公称尺寸 DN	连接尺寸					法兰盖厚度 C/mm
	法兰外径 D/mm	螺栓孔中心圆直径 K/mm	螺栓孔直径 L/mm	螺栓
	法兰外径 D/mm	螺栓孔中心圆直径 K/mm	螺栓孔直径 L/mm	数量，"个	螺纹规格
10	100	70	14	4	M12	20
15	105	75	14	4	M12	20
20	130	90	18	4	M16	22
25	140	100	18	4	M16	24
32	155	110	22	4	M20	24
40	170	125	22	4	M20	26
50	180	135	22	4	M20	26
65	205	160	22	8	M20	26
80	215	170	22	8	M20	28
100	250	200	26	8	M24	30

PN 100钢制管法兰盖尺寸（GB/T 9123—2010)

公称尺寸 DN	连接尺寸					法兰盖厚度 C/mm
	法兰	螺栓孔中	螺栓孔	螺	栓
	外径	心圆直径	直径	数量	螺纹
	D/mm	K/mm	L/mm	w/个	规格
10	100	70	14	4	M12	20
15	105	75	14	4	M12	20
20	130	90	18	4	M16	22
25	140	100	18	4	M16	24
32	155	110	22	4	M20	24
40	170	125	22	4	M20	26
50	195	145	26	4	M24	28
65	220	170	26	8	M24	30
80	230	180	26	8	M24	32
100	265	210	30	8	M27	36
125	315	250	33	8	M30	40
150	355	290	33	12	M30	44
200	430	360	36	12	M3 3	52
250	505	430	39	12	M3 6	60
300	585	500	42	16	M39	68
350	655	560	48	16	M45	74
